    电工实训教案

    日期:2017年03月02日阅读次数:

    课次:第一讲

    一、组织教学

    1、实习设备、工具、材料等准备情况。

    2、布置今天实习内容。

    3、强调实习过程安全文明、遵章守纪。

    二、新课讲解

    1.接触器联锁点动控制线路实习安装的电气原理图

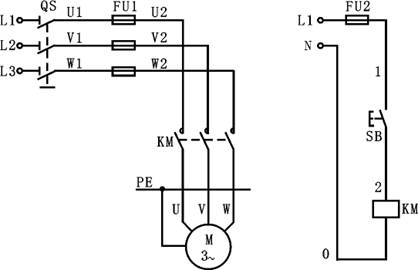

    图1-1点动控制电气原理

     2.电路分析:

    点动控制电路中,电动机的启动、停止,是通过手动按下或松开按钮来实现的,电动机的运行时间较短,无需过热保护装置。控制电路如图2-6所示,合上电源开关QS,只要按下点动按钮SB,使接触器KM线圈得电吸合,KM主触点闭合,电动机即可起动;当手松开按钮SB时,KM线圈失电,而使其主触点分开,切断电动机M的电源,电动机即停止转动。

    三、实训内容

    按电器安装板布置图,安装接触器点动控制线路,并须符合工艺要求。

    四、学生操作

    每位学生独立安装完成课题任务。

    五、巡回指导

    (一)巡回重点及注意事项

    1.实习操作规范、熟练程度等;

    2.答疑和指导操作。

    (二)单独指导

     对个别学生在实习中有问题,给予单独指导。

    (三)集中指导

     对学生在实习中普遍存在的问题,采取集中指导,解决问题。

    六、通电试车

    1.通电校验电路时,应做到安全操作。

    2.通电试车完毕,停转、切断电源。先拆三相电源线,再拆电动机负载线。

    3.训练应在规定的定额时间内完成。

    七、结束讲评

    (一)课日小结

    1.实习成绩评定;

    2.重申实习要安全文明;

    3.指出实习操作的普遍问题及解决措施。

    (二)清理现场

    1.整理实习工具、材料和电器安装板设备;2.实习场地卫生清理。

          课次:第二讲



    一、组织教学

    1、实习设备、工具、材料等准备情况。

    2、布置今天实习内容。

    3、强调实习过程安全文明、遵章守纪。

    二、新课讲解

    1.灯泡单控线路实习安装的电气原理图

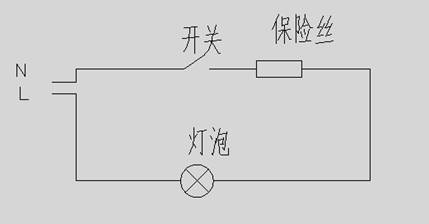

               图4-1 单控线路原理图

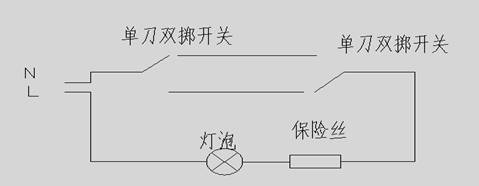

    图4-2 双控线路原理图

    2.电路分析:

    电路的工作过程:

    单控线路:当开关合上,电灯亮;开关断开,电灯灭。

    双控线路:左单刀双掷开关打到下面,电灯亮;左单刀双掷开关打到上面,电灯灭。同理:右单刀双掷开关打到下面,电灯灭;左单刀双掷开关打到上面,电灯亮。

     三、实训内容

    按电气原理图3-1和3-2,安装接触器点动控制线路,并须符合工艺要求。

    四、学生操作

    每位学生独立安装完成课题任务。

    五、巡回指导

    (一)巡回重点及注意事项

    1.实习操作规范、熟练程度等;

    2.答疑和指导操作。

    (二)单独指导

     对个别学生在实习中有问题,给予单独指导。

    (三)集中指导

     对学生在实习中普遍存在的问题,采取集中指导,解决问题。

    六、通电试车

    1.通电校验电路时,应做到安全操作。

    2.通电试车完毕,停转、切断电源。先拆三相电源线,再拆电动机负载线。

    3.训练应在规定的定额时间内完成。

     七、结束讲评

    (一)课日小结

    1.实习成绩评定;

    2.重申实习要安全文明;

    3.指出实习操作的普遍问题及解决措施。

    (二)清理现场

        1.整理实习工具、材料和电器安装板设备;2.实习场地卫生清理。
