项目名称	油田抽油机
小组成员	彭晋兴郭雪如江亚红
指导老师	钟卫简繁黄海水李晟
实验目的	了解抽油机结构及工作原理，了解曲柄连杆机构工作原理。
工作原理	电动机将其高速旋转运动传递给减速箱的输入轴，经中间轴后带动输出轴，输出轴带动曲柄做低速旋转运动。曲柄通过连杆经横梁拉着游梁后臂（或前臂）摆动（或者是连杆直接拉着游梁后臂），游梁的前端装有驴头，活塞以上液柱及抽油杆柱等载荷均通过悬绳器悬挂在驴头。驴头随同游梁一起上下摆动，游梁驴头便带动活塞做上下的、垂直的往复运动，将油抽出井筒。

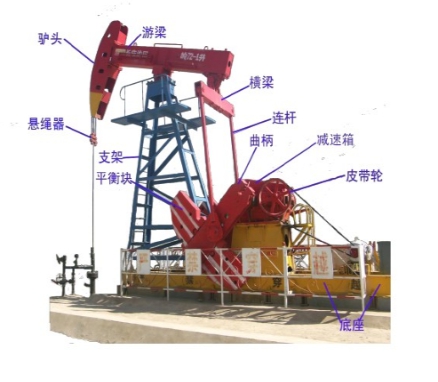

结构示意图

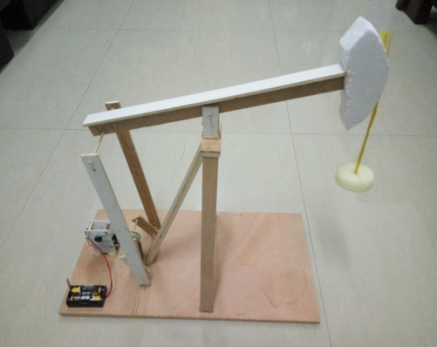

实物模型图
