机械加工工艺过程卡

产品型号

G042-203

零部件图号

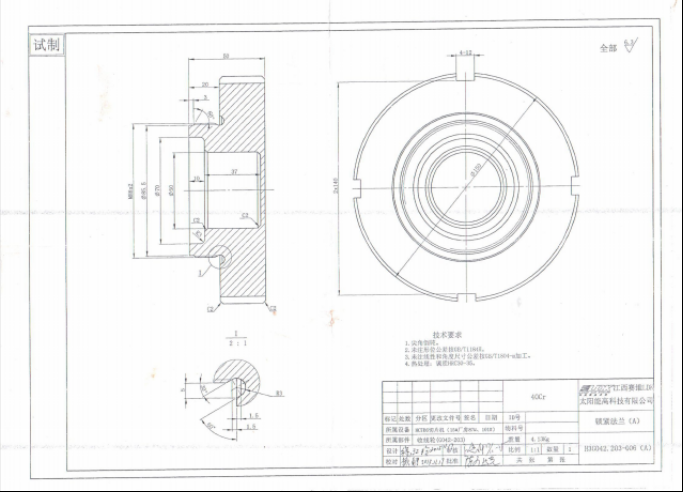

H3G042.203-006

产品名称

收线轮

零部件名称

锁紧法兰

共 页

第 页

材料

40Cr

毛坯种类

圆棒

毛坯外形尺寸

Φ150*53

每个毛坯可制件数

1

每台件数

1

备注

工序

号

工序名称

工序内容

量具

刀具

设备

工艺装备

工时

准终

单件

1

车

1.车端面见光，车外圆Φ150，钻Φ48孔，划平深47

游标卡尺

Φ48钻头

CA6136

三爪自定心夹盘

25

20

2.车端面至50，车外圆至Φ150

游标卡尺

45偏刀

CA6136

三爪自定心夹盘

12

10

2

数车

车台阶Φ87.8，,85.5深20.切斜槽R3，车内孔至各

游标卡尺

切斜槽刀

数车6136

三爪自定心夹盘

25

20

尺寸到位。车螺纹M88*2到位。

螺纹环规

内孔镗刀

三爪自定心夹盘

3

铣

铣均布4槽尺寸到位

游标卡尺

Φ12立铣刀

X5032

万能分度头

15

10

4

钳

去毛刺。

5

检验

检验各尺寸

6

热处理

调质HRC30-35

7

入库
