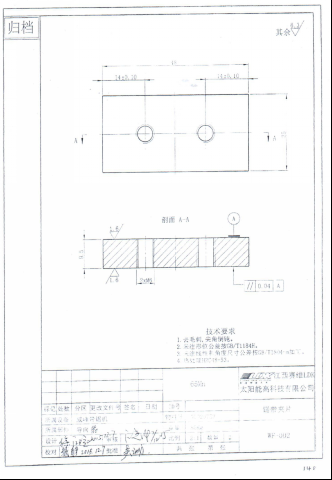

机械加工工艺过程卡

产品型号

WF-002

零部件图号

导向器

产品名称

锯带夹片

零部件名称

50020753

共 页

第 页

材料

65Mn

毛坯种类

板料

毛坯外形尺寸

52*32

每个毛坯可制件数

1

每台件数

2

备注

工序号

工序名称

工序内容

刀具

刀具

设备

工艺装备

工时

准终

单件

1

铣

1铣25基准面，以基准面定位铣25尺寸

盘铣刀

游标卡尺

X5032

机用虎钳

25

15

2铣48基准面与25尺寸垂直，以基准面铣48尺寸

盘铣刀

游标卡尺

X5032

机用虎钳

2

钳

钻M6底孔，攻M6螺纹合图。

Φ5钻头

M6丝锥

游标卡尺

Z512

20

20

3

热处理

HRC48-53

4

磨

磨尺寸9.5，保证

千分尺

M7132H

20

10

5

钳

去毛刺，过螺纹。

15

5

6

检验

检验各尺寸

游标卡尺

7

入库

设计(日期)

审核(日期)

标准化(日期)

会签(日期)

标记

处数

更改

文件号

签字

日期

标记

处数

更改

文件号

签字

日期
