柔性制造单元

加工工艺过程卡片

产品名称

滑轮轴承

零件名称

轴承座

材料牌号

2A12铝件

毛坯种类

给定

毛坯外形尺寸

Φ57*60

备注

正反加工

工序号

工序名称

工步内容

车间

工段

设备

工艺装备

备注

1

机械手

抓取毛坯1、2

柔性制造单元

物流单元

物流单元

2

车零件1

正面

切端面

粗、精车台阶孔保尺寸Φ18mm深2.5mm、Φ26mm深18mm、Φ40深4mm

粗、精车外圆保尺寸Φ36.7mm、Φ55mm

粗、精车内槽保尺寸Φ32mm深1.3mm

粗、精车环形槽保尺寸Φ40mm、32mm

柔性制造单元

数控车床

TDNC-HXB36L数控车床

液压三爪卡盘

3

机械手

取零件1下数控车床工装，换毛坯2上数控车床工装，将零件1装夹至钻攻中心工装

柔性制造单元

机械手

智能抓取机器人

4

车零件2

正面

重复工序1

柔性制造单元

数控车床

TDNC-HXB36L数控车床

液压三爪卡盘

工序号

工序名称

工步内容

车间

工段

设备

工艺装备

备注

5

零件1正面钻孔、攻螺纹

点孔保尺寸Φ2mm深2mm

钻孔保尺寸Φ4.2mm通孔

攻螺纹保尺寸M5

柔性制造单元

钻攻中心

ZB540

钻攻中心

气压卡爪

6

机械手

取零件1下钻攻中心工装，掉头，机械手到数控车床等待零件2加工完成取件，将零件2装夹至钻攻中心工装，将零件1装夹至数控车床工装

柔性制造单元

机械手

智能抓取机器人

7

车零件1

反面

重复工序1

柔性制造单元

数控车床

TDNC-HXB36L数控车床

液压三爪卡盘

8

零件1反面钻孔、攻螺纹

重复工序5

柔性制造单元

钻攻中心

ZB540

钻攻中心

气压卡爪

9

机械手

取零件1下钻攻中心工装，零件1加工完成，机械手码垛，机械手到数控车床等待零件2加工完成取件，将零件2装夹至钻攻中心工装

柔性制造单元

机械手

智能抓取机器人

工序号

工序名称

工步内容

车间

工段

设备

工艺装备

备注

10

零件2反面钻孔、攻螺纹

重复工序1

柔性制造单元

钻攻中心

ZB540

钻攻中心

气压卡爪

11

机械手

取零件2下钻攻中心工装，零件2加工完成，机械手码垛

柔性制造单元

机械手

智能抓取机器人

12

循环工序1-11

柔性制造单元

13

入库

清理、防锈、入库

柔性制造单元

工序1

数 控 加 工 工 序 卡 片

产品名称或代号

零件名称

材料

零件图号

轴承座

铝

工序号

程序编号

夹具名称

夹具编号

使用设备

车    间

1

1

液压三爪卡盘

1

数控车床

柔性制造单元

工步号

工    步    内    容

刀具号

刀具规格

mm

主轴转速

r/min

进给量

mm/r

背吃刀量

mm

量具

备注

1

切端面

T03

切刀

400

0.1

0.2

游标卡尺

2

粗、精车台阶孔保尺寸Φ18mm深2.5mm、Φ26mm深18mm、Φ40深4mm

T01

成型刀

400

0.05

1

游标卡尺

3

粗车外圆Φ36.7mm、Φ55mm，留余量0.5mm

T02

圆弧切刀

500

0.1

1

游标卡尺

4

精车外圆保尺寸Φ36.7mm、Φ55mm

T02

圆弧切刀

1000

0.08

0.2

游标卡尺

5

清角

T03

切刀

500

0.1

0.2

游标卡尺

6

粗、精车内槽保尺寸Φ32mm深1.3mm

T04

内切刀

400

0.05

0.2

游标卡尺

7

粗、精车环形槽保尺寸Φ40mm、32mm

T05

端面槽刀

300

0.05

0.2

游标卡尺

8

检验、清理

工序2

数 控 加 工 工 序 卡 片

产品名称或代号

零件名称

材料

零件图号

轴承座

铝

工序号

程序编号

夹具名称

夹具编号

使用设备

车    间

2

2

气压卡爪

2

钻攻中心

柔性制造单元

工步号

工    步    内    容

刀具号

刀具规格

mm

主轴转速

r/min

进给量

mm/min

背吃刀量

mm

量具

备注

1

对3个孔/螺纹定位点钻中心孔

T03

Φ2中心钻

1000

80

3

游标卡尺

2

钻通孔

T04

Φ4.2钻头

900

50

3

游标卡尺

3

加工3-M5内螺纹到尺寸

T05

M5丝锥

80

64

螺纹塞规M5

4

检验、清理、防锈、入库

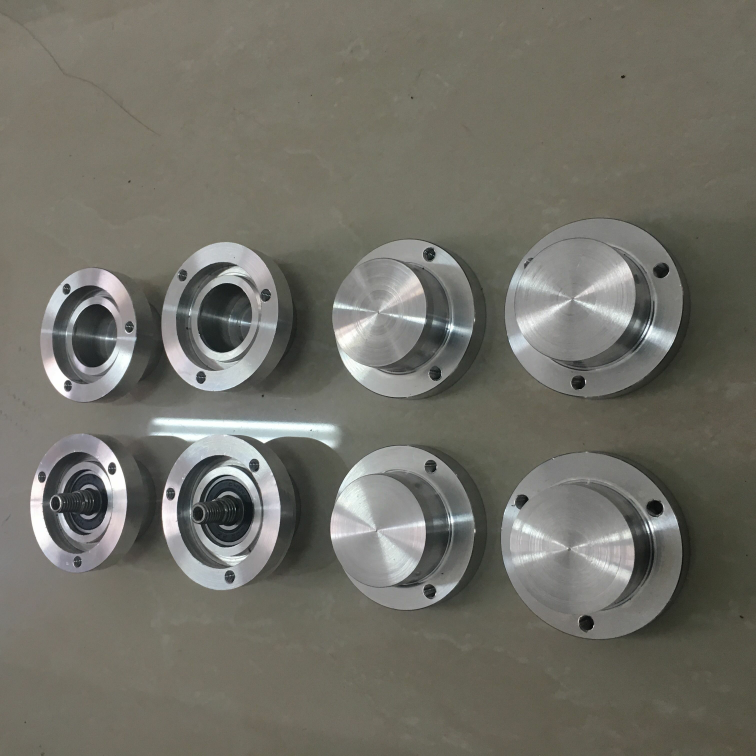

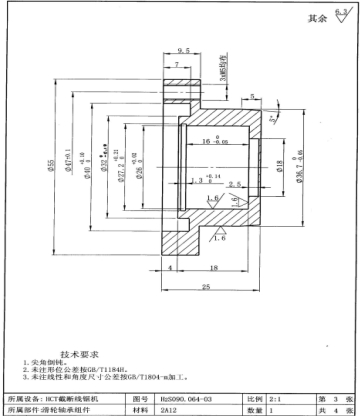

图纸

加工工艺过程卡片

产品名称或代号

零件名称

材料

零件图号

轴承座

铝
