机械加工工艺过程卡片

产品型号

零件图号

产品名称

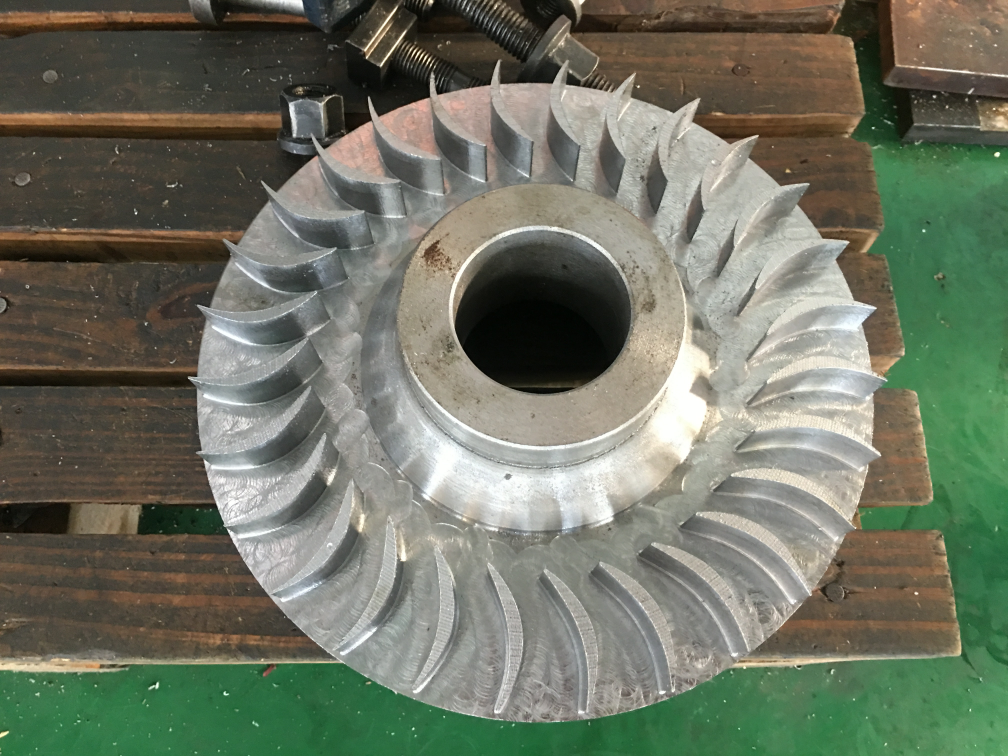

运转变矩器泵轮盘

零件名称

运转变矩器泵轮盘

材料牌号

钢

毛坯种类

毛坯外形尺寸

Φ250×100

备注

工序号

工序名称

工序内容

车间

工段

设备

工艺装备

工时

1

车毛坯

车毛坯外形；

数控车间

车床

HXC32D

三爪卡盘

2

数控铣

1）D4铣刀开粗，余量0.15mm；

2）残留加工

3）精加工

数控车间

加工中心

XKN714

压板

30

清理

清理、防锈

编       制

审     核

批     准

共    页

第    页

数 控 加 工 工 序 卡 片

产品名称或代号

零件名称

材料

零件图号

镂空浮雕

镂空浮雕

铝

工序号

程序编号

夹具名称

夹具编号

使用设备

车    间

三爪卡盘

高速雕铣机

数控车间

工步号

工    步    内    容

刀具号

刀具规格

mm

主轴转速

r/min

进给量

mm/min

背吃刀量

mm

量具

备注

1

开粗，留余量0.12mm

T01

Φ16R0.8

1400

1800

0.15

2

二次开粗，余量0.12mm

T02

Φ12铣刀

1800

1600

0.13

3

精加工侧壁

T03

Φ12铣刀

2000

1600

0.12

4

精加工底面

T03

Φ12铣刀

2000

1600

0.12

5

精加工齿上表面

T04

Φ12球刀

2200

1800

0.12

编       制

审        核

批       准

共  2  页

第  1  页

（续）

数 控 加 工 工 序 卡 片

产品名称或代号

零件名称

材料

零件图号

镂空浮雕

镂空浮雕

铝

工序号

程  序  编  号

夹  具  名  称

夹  具  编  号

使  用  设  备

车         间

三爪卡盘

高速雕铣机

数控车间

编      制

审       核

批       准

共  2  页

第  2  页
