新余学院工程训练中心

数 控 加 工 工 序 卡 片

产品名称或代号

零件名称

材料

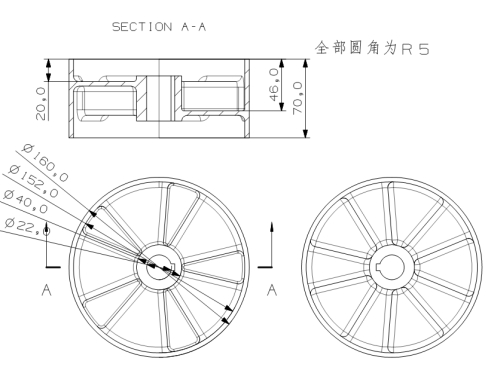

零件图号

数控加工板类零件

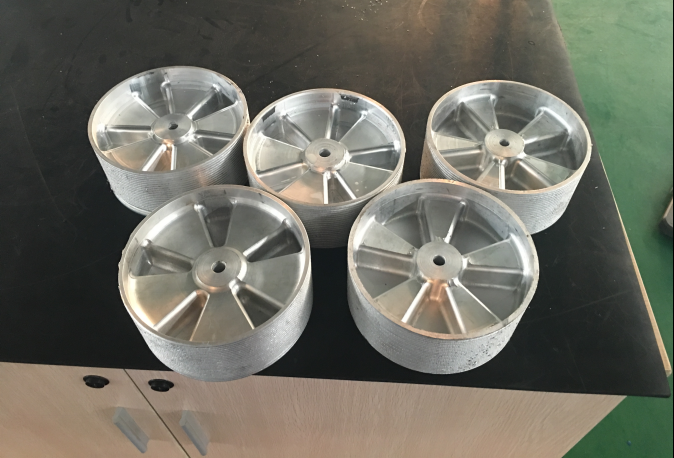

轮毂

铝

工序号

程序编号

夹具名称

夹具编号

使用设备

车    间

三爪卡盘

VMA5640型立式加工中心

数控车间

工步号

工    步    内    容

刀具号

刀具规格

mm

主轴转速

r/min

进给量

mm/min

背吃刀量

mm

量具

备注

1

小凹槽面开粗余量0.2

T01

Φ10立铣刀

2200

1800

0.5

游标卡尺

2

小凹槽面凹槽的底面及侧面精光

T02

Φ10R5球刀

2500

1800

3

正反面凹槽开粗余量0.2

T03

Φ16R0.8圆角刀

1800

1600

4

正反面凹槽精工凹槽所有面

T02

Φ10R5球刀

2500

1800

5

检验、清理

编       制

审        核

批       准

共  2  页

第  1  页

新余学院工程训练中心

数 控 加 工 工 序 卡 片

产品名称或代号

零件名称

材料

零件图号

数控加工板类零件

轮毂

铝

工序号

程  序  编  号

夹  具  名  称

夹  具  编  号

使  用  设  备

车         间

三爪卡盘

VMA5640型立式加工中心

数控车间

编      制

审       核

批       准

共  2  页

第  2  页
