立式铣刀是普通铣床、数控铣床以及镗床常用的一种刀具，零件加工质量的好坏刀具起到决定性的作用。在生产过程中经常会根据零件的加工余量、精度、材料不同，会对铣刀，特别是三齿以上的铣刀进行刃磨，使其前、后角、副后角及刃偏角及形状达到使用要求。

铣刀在加工过程中由于产生大量的热以及遇到零件中的硬点会让刀具急剧磨损或崩刃，这种情况下刀具都要重新进行刃磨，一来保证零件的质量，二来延长刀具的使用寿命。

在工具磨床上刃磨刀具：

1.不管多少刃的立铣刀,首先将刀刃端以垂直于轴线磨平。

2.砂轮要打磨好,看每一刃的尖为基准,以保留刃尖为原则,修磨前、后角、副后角及刃偏角。

3.有关角度的选择可根据零件的加工余量、精度、材料不同进行选择。

4.完成后找一平台,将铣刀立起来,如果轴线垂直,所有刀刃尖都能一点到点,刀刃的偏角对中均匀,那基本可以了。

由于铣刀刀刃都具有螺旋槽，开刃时要根据螺旋槽旋转进行刃磨，没有支撑点，全凭工人的技术来保证刃磨刀具的质量。常常出现刀具的后角刃磨的不均匀，甚至啃刀使刀具报废。为了克服这些缺陷，延长刀具使用的寿命，降低刀具的使用成本，工程训练中心老师自主设计工具磨床刃磨刀具时使用的支架，解决了刀具刃磨时出现的问题。

                                             如图 1

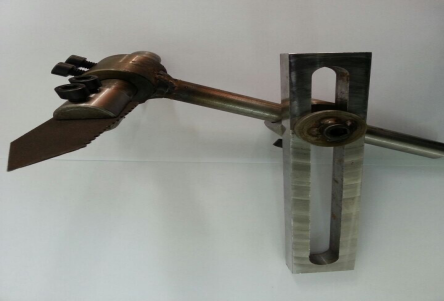

在工具磨床上增加此辅助装置，固定在机床的床身上，长杆可根据刀具直径大小进行调整，支撑片也可根据刀具直径大小上下进行调整到合适的高度。

图 2

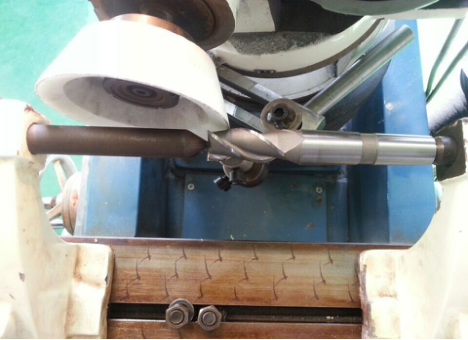

刃磨时支撑片靠着刀具的前角，刀具向前运动时，螺旋槽顺着支撑片旋转，这样刃磨出的刀具后角平整、均匀。在刃磨带锥度的铣刀时有更好得受力点，刃磨出的角度更加准确。

图 3

此装置不仅可以刃磨铣刀，同时也可以刃磨铰刀、丝锥和一些特殊要求的刀具，大大的增加了刀具的使用寿命，降低了刀具的使用费用，节约了成本。

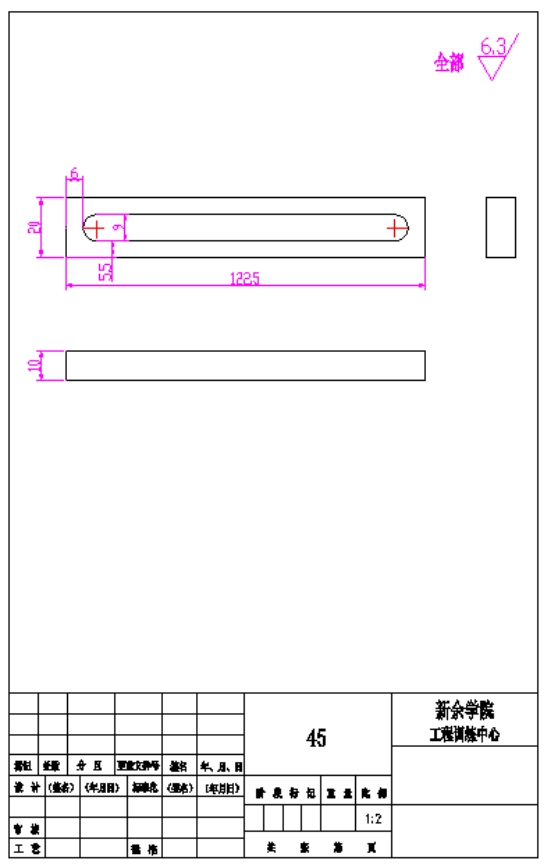

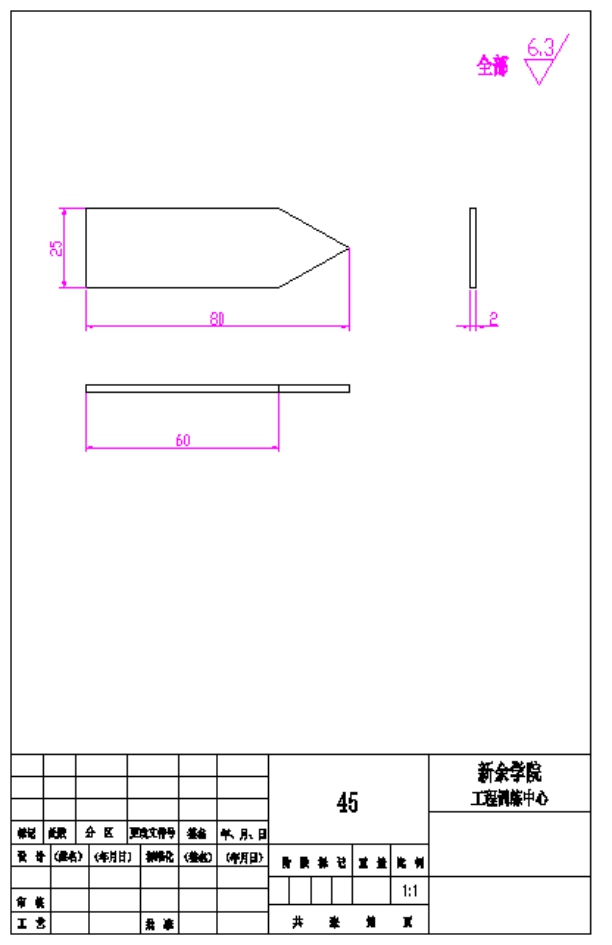

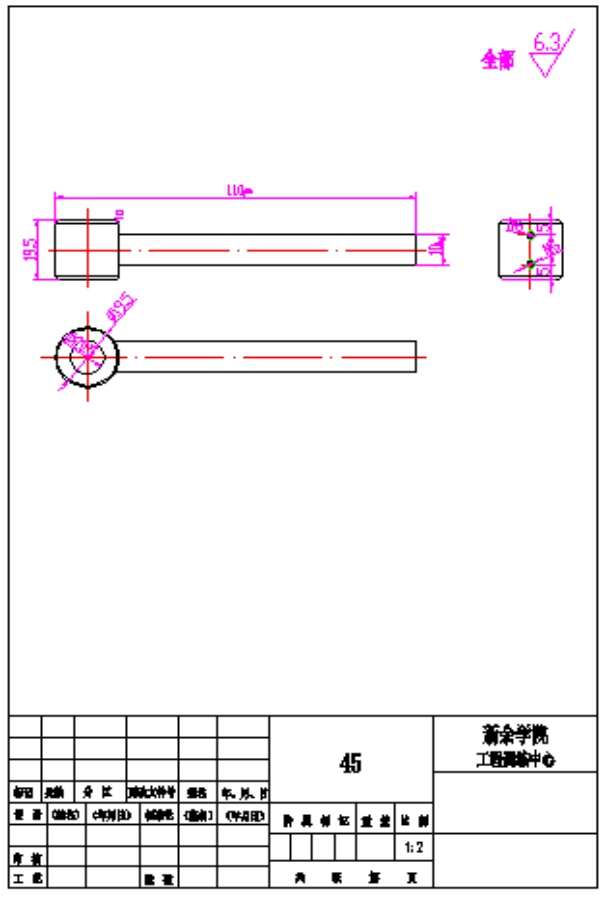

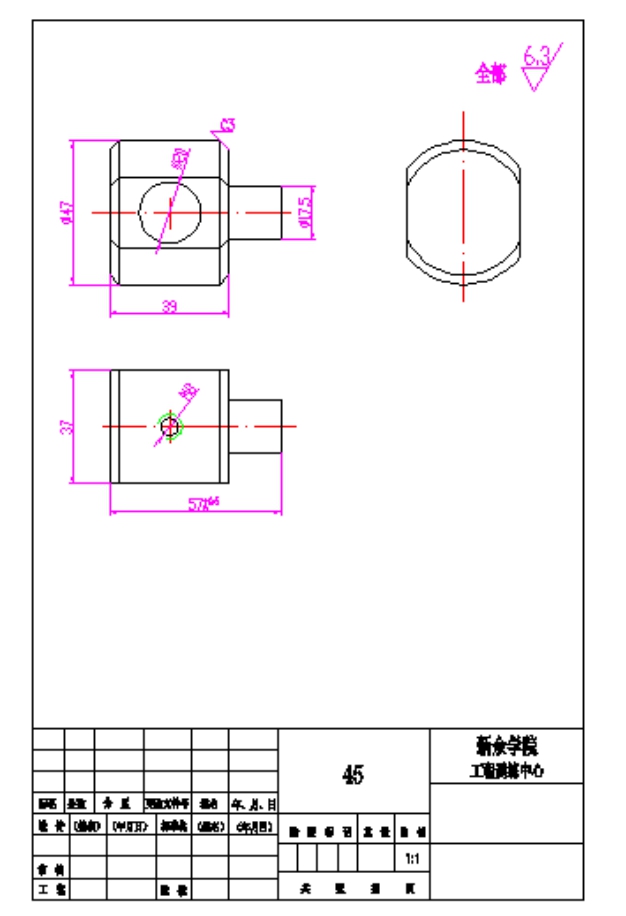

附零件图
